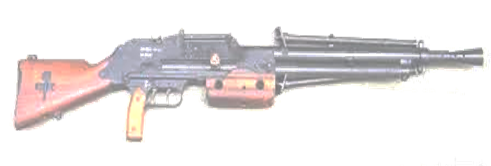

FUSIL-MITRAILLEUR MODELE 1924/29
En raison des événements du premier conflit mondial, le fusil-mitrailleur Chauchat a été rapidement mis au point et est maintenant le nouveau FM MAC 1924.
Qui est chargé d’extraire la toute nouvelle cartouche de 7,5 mm 1924C (7,5 × 58 mm). Après plusieurs accidents impliquant des armes allemandes de prise réutilisées lors de l’instruction, chambrant la 7,92 × 57,
Le MAC 1924, qui était trop proche de la nouvelle munition, est adapté en 1929 à la munition 7,5 × 54 mm 1929C après quelques ajustements.
Changement du chargeur et du canon pour devenir le MAC 1924/29. Les fantassins français utiliseront le nom de FM 24/29 pour ce modèle. L’AA-52 a été progressivement remplacé au début des années 1960.
Le prototype MAC 1923 de la manufacture d’armes de Châtellerault a été le vainqueur de plusieurs campagnes d’essais pour affronter le modèle 1922 Hotchkiss.
Il y a une copie du BAR M1918 au Lewis Mark I, au Browning BAR M1918 et au FM MAS 1922. À partir de fin juillet 1924, le nouveau modèle sera livré.
Il n’y a qu’une seule arme française produite industriellement qui ait utilisé l’éphémère cartouche de 7,5 mm 1924C. Des modèles de fusils semi-automatiques de la MAS ont également été adaptés à cette cartouche, jusqu’à ce que ces munitions soient interdites de tir.
Il partage certaines caractéristiques avec un grand nombre de FM de son époque. Il opère soit en tirant au coup par coup, soit par rafales non limitées (deux détentes).
Les crosses, les poignées-pistolet et les fûts sont fabriqués à partir de bois. Le chargeur rectangulaire est positionné sur le dessus de l’arme, ce qui permet de décaler la hausse et le guidon vers la gauche, ce qui est crucial pour les droitiers. Il a également un bipied avant repliable latéralement et peut être utilisé avec une béquille sous la crosse.
Il était possible de le monter sur un side-car ou en sabord de véhicules en disposant d’un emplacement réservé dans son garde-main.
La bretelle en cuir, robuste et efficace, est munie d’un crochet métallique qui permet, en un clin d’œil, de passer de la position de portage à la position de tir à la hanche.
I) Renseignements numériques :
Longueur de l’arme: 1070 mm
Longueur du canon: 500 mm
Longueur de la ligne de mire: 640 mm
Hauteur de l’arme en ordre de combat: 500 mm
Hauteur de l’arme en position transport: 190 mm
Poids à vide (sans béquille): 8,930 kg
Poids à vide (avec béquille): 9,590 kg
Poids chargé (sans béquille): 9,830 kg
Poids chargé (avec béquille): 10,490 kg
Contenance du magasin: 25 cartouches
Calibre: 7,5 mm
Munition: 7,5 x 58 dite 7,5 mle 1924 C (pour le FM mle 1924)
puis 7,5 x 54 dite 7,5 mle 1929 C (pour le FM 24-29)
Cartouches utilisées (FM mle 1924): mle1924 Cà balle ordinaire O (balle à bout pointu en plomb chemisé de maillechort
de 9 g, étui laiton, chargé en poudre BFP1)
de tir à blanc (balle à bout rond en bois creux teinté)
Cartouches utilisées (FM 24-29): mle1929 C à balle ordinaire O (balle à bout pointu en plomb chemisé de maillechort
de 9 g, étui laiton, charge de 2,75 g de poudre BF)
mle1929 C à balle tracante-ordinaire TO (balle à bout pointu en plomb chemisé de laiton
de 9,5 g, godet traceur, étui laiton et charge de 2,75 g de poudre BF)
mle1929 C à balle perforante P (balle à bout pointu en plomb chemisé de laiton
de 9,4 g, noyau en acier, étui laiton et charge de 2,75 g de poudre BF)
mle1929 C à balle tracante-perforante TP (balle à bout pointu en plomb chemisé de laiton
de 9,4 g, noyau en acier, godet traceur, étui laiton et charge de 2,75 g de poudre BF)
mle1929 C à balle incendiaire I
mle1930 de tir à blanc (balle à bout rond en bois creux teinté en bleu)
mle1958 M et mle F1 de tir à blanc (cartouche en plastique de couleur blanche)
mle1929 C inerte de manipulation
Rayures: 4 à gauche ou à droite au pas de 270 mm
Vitesse initiale (Vo): 850 m/s (avec cartouche mle 1924 C)
820 m/s (avec cartouche mle 1929 C)
Energie initiale (Eo): 274 kgm
Cadence de tir: 450 coups/min
Vitesse pratique de tir: 150 à 200 coups/min
Portée pratique (hausse de combat): 600 m
Portée utile maxi: 1200 m
Portée maxi: 3100 m avec la cartouche à balle ordinaire
5100 m avec la cartouche à balle perforante
Pénétration: 70 cm de terre à 400 m avec la cartouche à balle ordinaire
Perforation: 3 mm d’acier à 400 m avec la cartouche à balle perforante
Longueur de l’arme: 1070 mm
Longueur du canon: 500 mm
Longueur de la ligne de mire: 640 mm
Hauteur de l’arme en ordre de combat: 500 mm
Hauteur de l’arme en position transport: 190 mm
Poids à vide (sans béquille): 8,930 kg
Poids à vide (avec béquille): 9,590 kg
Poids chargé (sans béquille): 9,830 kg
Poids chargé (avec béquille): 10,490 kg
Contenance du magasin: 25 cartouches
Calibre: 7,5 mm
Munition: 7,5 x 58 dite 7,5 mle 1924 C (pour le FM mle 1924)
puis 7,5 x 54 dite 7,5 mle 1929 C (pour le FM 24-29)
Cartouches utilisées (FM mle 1924): mle1924 Cà balle ordinaire O (balle à bout pointu en plomb chemisé de maillechort
de 9 g, étui laiton, chargé en poudre BFP1)
de tir à blanc (balle à bout rond en bois creux teinté)
Cartouches utilisées (FM 24-29): mle1929 C à balle ordinaire O (balle à bout pointu en plomb chemisé de maillechort
de 9 g, étui laiton, charge de 2,75 g de poudre BF)
mle1929 C à balle tracante-ordinaire TO (balle à bout pointu en plomb chemisé de laiton
de 9,5 g, godet traceur, étui laiton et charge de 2,75 g de poudre BF)
mle1929 C à balle perforante P (balle à bout pointu en plomb chemisé de laiton
de 9,4 g, noyau en acier, étui laiton et charge de 2,75 g de poudre BF)
mle1929 C à balle tracante-perforante TP (balle à bout pointu en plomb chemisé de laiton
de 9,4 g, noyau en acier, godet traceur, étui laiton et charge de 2,75 g de poudre BF)
mle1929 C à balle incendiaire I
mle1930 de tir à blanc (balle à bout rond en bois creux teinté en bleu)
mle1958 M et mle F1 de tir à blanc (cartouche en plastique de couleur blanche)
mle1929 C inerte de manipulation
Rayures: 4 à gauche ou à droite au pas de 270 mm
Vitesse initiale (Vo): 850 m/s (avec cartouche mle 1924 C)
820 m/s (avec cartouche mle 1929 C)
Energie initiale (Eo): 274 kgm
Cadence de tir: 450 coups/min
Vitesse pratique de tir: 150 à 200 coups/min
Portée pratique (hausse de combat): 600 m
Portée utile maxi: 1200 m
Portée maxi: 3100 m avec la cartouche à balle ordinaire
5100 m avec la cartouche à balle perforante
Pénétration: 70 cm de terre à 400 m avec la cartouche à balle ordinaire
Perforation: 3 mm d’acier à 400 m avec la cartouche à balle perforante
II) Caractéristiques générales :
Classification: arme collective légère d’épaule, automatique à tir mixte rafale ou coup par coup)
Subdivision: fusil-mitrailleur
Utilisation: combat aux distances moyennes à longues
Canon: rayé, chambre pour étui tronconique à gorge
Système moteur: emprunt de gaz en un point du canon
Système de fermeture: culasse calée à verrou fixe
Alimentation: chargeur à piles imbriquées, indépendant de l’arme, fixe pendant le tir, introduction directe
Système de détente: par détente et gâchette (tir en rafale), par détente, mentonnet et gâchette (tir coup par coup)
Système de percussion: percussion rectiligne, percuteur solidaire de la masse percutante, armé culasse ouverte
Extraction: à action forcé, extracteur axé et poussé par un ressort
Ejection: éjecteur projetant, fixe, porté par la boîte de culasse
Sécurités: course de garde au verrouillage
Sûretés: levier bloquant les détentes au repos
Appareils de pointage: hausse à œilleton basculant, curseur et planchette sur rampe (200 m à 2000 m) et guidon sur embase
Accessoires à la puissance de feu: arrêt du tir culasse ouverte, ralentisseur de cadence de tir, cache-flamme
Marquages: sur la face gauche de la carcasse et le dessus du canon (modèle et numéro)
Finition: phosphatée
Fabricants: Manufacture d’Armes de Châtellerault
Exemplaires fabriqués: ?
Période d’utilisation: de 1925 à nos jours (gendarmerie)
Versions et dérivés: FM modèle 1924 M29 (D)
FM modèle 24-29 M65
maquette d’instruction à l’échelle 2
Classification: 1° catégorie
Classification: arme collective légère d’épaule, automatique à tir mixte rafale ou coup par coup)
Subdivision: fusil-mitrailleur
Utilisation: combat aux distances moyennes à longues
Canon: rayé, chambre pour étui tronconique à gorge
Système moteur: emprunt de gaz en un point du canon
Système de fermeture: culasse calée à verrou fixe
Alimentation: chargeur à piles imbriquées, indépendant de l’arme, fixe pendant le tir, introduction directe
Système de détente: par détente et gâchette (tir en rafale), par détente, mentonnet et gâchette (tir coup par coup)
Système de percussion: percussion rectiligne, percuteur solidaire de la masse percutante, armé culasse ouverte
Extraction: à action forcé, extracteur axé et poussé par un ressort
Ejection: éjecteur projetant, fixe, porté par la boîte de culasse
Sécurités: course de garde au verrouillage
Sûretés: levier bloquant les détentes au repos
Appareils de pointage: hausse à œilleton basculant, curseur et planchette sur rampe (200 m à 2000 m) et guidon sur embase
Accessoires à la puissance de feu: arrêt du tir culasse ouverte, ralentisseur de cadence de tir, cache-flamme
Marquages: sur la face gauche de la carcasse et le dessus du canon (modèle et numéro)
Finition: phosphatée
Fabricants: Manufacture d’Armes de Châtellerault
Exemplaires fabriqués: ?
Période d’utilisation: de 1925 à nos jours (gendarmerie)
Versions et dérivés: FM modèle 1924 M29 (D)
FM modèle 24-29 M65
maquette d’instruction à l’échelle 2
Classification: 1° catégorie
